你知道離心風機風量和風壓之間的關系嗎？鄭通離心風機廠家為你講解

鄭通風機

2021.09.18

離心風機問世不久就受到廣大用戶的喜愛和喜愛。很多人卻不知道離心風機的特點，下面我們來講解一下離心風機風量和風壓之間的關系。

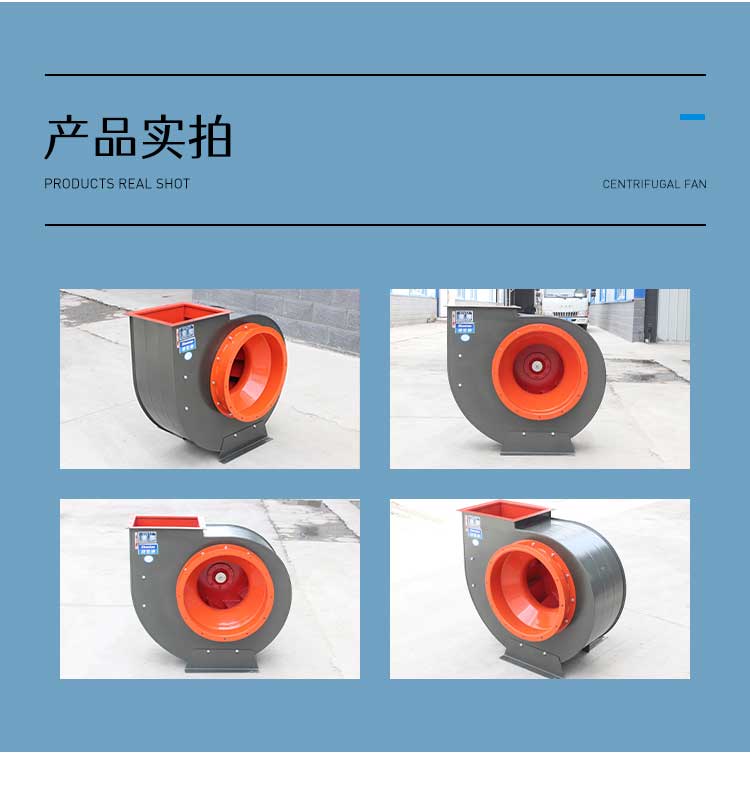

你知道離心風機風量和風壓之間的關系嗎？鄭通離心風機廠家為你講解

選擇風扇風壓、風量和速度的一個重要因素取決于制造商提供的H-Q性能曲線。

如果選擇這種方法，很容易看出風壓和風量的關系就是H-Q性能曲線。

下一步就是了解這個H-Q性能曲線是如何生成的，問題就解決了。

除非問題已經開始，我們談?wù)摻Y(jié)構設計和強度計算，否則這里涉及呼吸機設計。

呼吸機設計僅包括空氣動力學設計和計算。通風機空氣動力學設計可分為相似設計和理論設計兩種方法。

在通風機[離心力]設計中，通風機的主要尺寸是根據給定的條件（體積流量、通風機的總壓力ΔP、工作介質及其密度ρ等要求）確定的。

徑徑比 12 D D,

轉速 n，入口和出口寬度 1b 和 2b，

入口和出口葉片的角度 A1β 和 2Aβ，

葉片數量 Z,

葉畫圖案，

擴散器設計，保證呼吸機的性能。

相關理論設計部分限于篇幅，在此不再贅述【相關書籍很多，百度可以搜到】

類似的設計

根據葉輪機相似理論，需要確認通過兩個葉輪后的氣流過程是相似的。必須滿足幾何相似性、相似運動和相似輸出。由于空氣的重量小，重力可以忽略不計，但同時由于速度低，氣體彈力的影響也可以忽略不計。只考慮粘性力、壓力和慣性力。這三個力形成一個力三角形。如果雷諾數相等，則粘性力與慣性力的比值相等，如果方向相同，則力三角形相似。 ..因此，只要雷諾數相等，就會滿足類似的功率條件。只要滿足上述相同條件，就可以證明風扇的非因數頻率相等。

不會引起呼吸機的頻率是：【計算公式參考相關書籍】

(1)壓力系數(P)ψ表示葉輪出口處壓力與動能之比ρu22/2。壓力系數實際上是歐拉數。

(2) 流量系數Ф。這意味著速度三角形是相似的。這也意味著 Strouha 的數量相等。

(3) 功率系數λ。

(4)比速度、速度系數σ、直徑系數δ

在實際應用中，僅僅依靠ψ和φ來定量估計離心葉輪的主要性能是不夠的。還有一些與風扇尺寸和速度有關的系數。

比速度ns是“單元機”的速度。 “單元機”是與特定機器完全相似的風扇[離心式]。如果它的尺寸產生1m的壓頭和1m 3 /s的流量，它使用1個單位的功率，它的速度就是比速度。給定機器速度ns，根據相似定理：其他只要給定兩個物理量的比值對于相似的風扇

金額比例。例如，如果兩個風扇 1 和 2 相似，并且同時 ρ1 = ρ2，給定總壓比和流量比 Q1/Q2，則：

表示為其他量 D1/D2、N1/N2、n1/n2 等的比率。

D2 / D1 = (Q2 / Q1) 1/2 (ΔP1 / ΔP2) 1/4 (ρ2 / ρ1) 1/4

n2 / n1 = (Q1 / Q2) 1/2 (ΔP2 (ρ1 / ρ2) 3/4

N2 / N1 = (Q2 / Q1) (ΔP2 / ΔP1)
